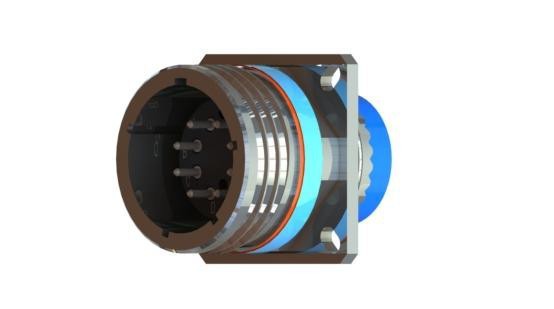

38999 Fiberoptisk stik



38999 optisk fiberstik anvender hurtigforbindelse med tre-tråde, fem-tastpositionering med blindparring, anti-forkert parringsfunktion og anti-vibrationsfunktion. Konnektoren er lavet af 316L eller aluminiumslegeringsmateriale. Konnektoren har lavt tab og høj pålidelighed. Demontering er praktisk til-installation på stedet. Produktet har egenskaberne vandtæt, støvtæt og korrosionsbestandighed. De nuværende specifikationer er: 2 kerner, 4 kerner, 6 kerner, 8 kerner osv. Samtidig kan den også tilpasses efter kundernes behov.





● Interfacestørrelse og ydeevne er i overensstemmelse med GJB599A (MIL-DTL-38999) Ⅲ, ARINC801 standard
● Velegnet til luftfart, elektroniske, skibs- og andre systemer, til optisk multi-kanalskommunikation
● Den ydre skal kan være lavet af forskellige materialer og belægninger for at opfylde forskellige miljøkrav
● Fem-knappositionering med funktioner som blindparring og anti-forkert parring
● Hurtigforbindelse med tre-tråde med anti-løsnemekanisme
● Keramiske stifter og bøsninger bruges til at opnå præcis stødsamling af kontakter
● En række halevarianter er tilgængelige
● Der er en adapterstik (luft-tilbehør) for at slippe af med bøjlerne fra optiske kabler









● Insertion Loss: Mindre end eller lig med 0,6dB
● Driftstemperatur: －55 grader -＋85 grader
● Vibration: 10Hz-2000Hz, Effektspektraltæthed 0,4G2/Hz, accelerationsrodsmiddelværdi 23,1
● Stød: 2940 m/s2, varighed 3ms, hastighedsændringshastighed 2,96m/s
● Mekanisk levetid: 500 gange
● Trækmodstand: Større end eller lig med 720N (tilpasset til optiske kabler over 5,0 mm); Større end eller lig med 68N (2 mm kontaktstykke jumper)
● Lufttæthed (gælder for lufttæt adapterfatning): gaslækage Mindre end eller lig med 1*10-9 Pa.m3/S, trykforskellen mellem inde og ude er 1 atmosfære
● Saltsprayydelse: Større end eller lig med 500 timer (rustfrit stål), Større end eller lig med 200 timer (cadmium-belagt aluminiumslegering), Større end eller lig med 48 timer (nikkel-belagt aluminiumslegering)





● Luftfart
● Elektronisk
● Våben
● Skib
● Elektricitet
● Optisk fiberkommunikationssystem krævet af barske udendørs miljøer





Stikmodelnavngivning

Ingen af ​​ovenstående stik indeholder kontakter





repræsenterer kontaktpositionenrepræsenterer positionen af ​​styrestifthullet







Skal NR.	Shell kode	Et max	Tråd	L max	L1 max
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42



Stikkontakt



Skal NR.	Shell kode	A max	B max	C max	D tråd	E	F	G	H	J	K mini	M mini
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47

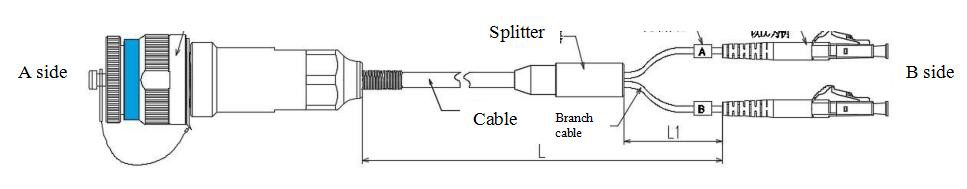

Konturtegning for optisk kabelsamling



J599 serie stik





[J599 fiberoptisk stik/stik med tilbehør anbefales fiberoptisk kabel]

Udvendig diameter (mm)	Kerneantal.	Trækstyrke	Trykstyrke	Optisk kabel transmissionstilstand
3.00	1	Langsigtet 400N	Langsigtet 2000N	S-henviser til Single Mode OM1-MM 62,5/125 OM2-MM 50/125 OM3-MM Gigabit 50/125 OM4-MM Gigabit 50/125
		Kortsigtet 800N	Kortsigtet 3000N
3.00	2	Langsigtet 600N	Langsigtet 2000N
		Kortsigtet 1200N	Kortsigtet 3000N
4.00	2	Langsigtet 800N	Langsigtet 2000N
		Kortsigtet 1500N	Kortsigtet 3000N
4.50	4	Langsigtet 800N	Langsigtet 2000N
		Kortsigtet 1500N	Kortsigtet 3000N
5.00	6	Langsigtet 800N	Langsigtet 2000N
		Kortsigtet 1500N	Kortsigtet 3000N
6.00	8	Langsigtet 800N	Langsigtet 2000N
		Kortsigtet 1500N	Kortsigtet 3000N
6.00	12	Langsigtet 800N	Langsigtet 2000N
		Kortsigtet 1500N	Kortsigtet 3000N
7.00	24	Langsigtet 800N	Langsigtet 2000N
		Kortsigtet 1500N	Kortsigtet 3000N



Det faktiske antal kerner, den ydre diameter af det optiske kabel og trækstyrken kan tilpasses efter kundens behov.

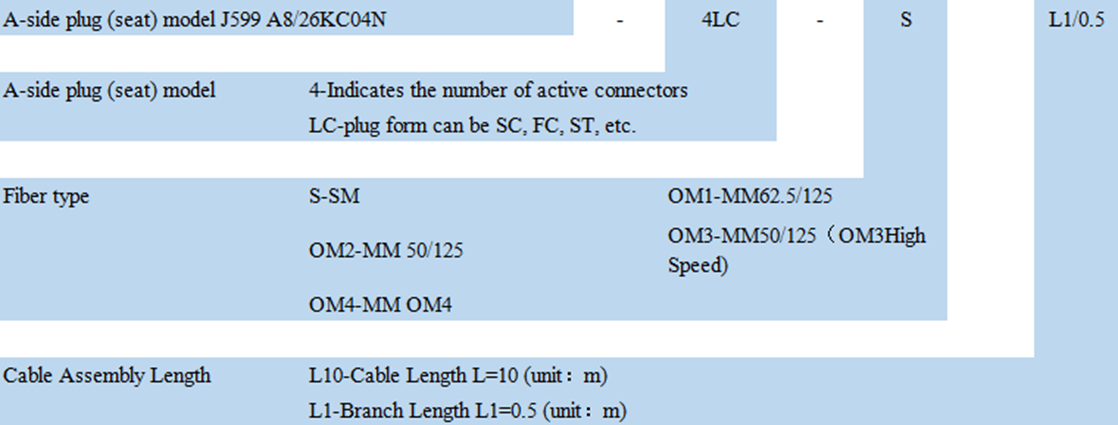

Bestillingsoplysninger





[Eksempel på ordremodelnummer]



(1) J599A8/26KC02N-2LC-S-L10/0.5

Indikerer: En ende er J599A8/26KC02N-stik, B-ende er 2 LC-hoveder, det optiske kabel er et udendørs enkelt--mode optisk kabel, længden af ​​det optiske kabel er 10 m, og grenlængden er 0,5 m

(2) J599A8/26KC04N-4FC-OM2-L1/0.3

Angiver: En ende er J599A8/26KC04N-stik, B-ende er 4 FC-hoveder, det optiske kabel er et udendørs multimode 62.5/125 optisk kabel, længden af ​​det optiske kabel er 1 m, og grenlængden er 0,3 m



Konturtegning for sokkelsamling



Bestillingsoplysninger



[Eksempel på ordremodelnummer]



(1) J599A8/20KC02A1N-2FC-S-L0.5

Indikerer: En ende er J599A8/20KC02A1N-sokkel, B-ende er 2 FC-hoveder, det optiske kabel er et udendørs enkelt-mode optisk kabel, og længden af ​​det optiske kabel er 0,5 m.

(2) J599A8/20KC04A1N-4FC-OM2-L1

Angiver: En ende er J599A8/20KC04A1N--stik, B-ende er 4 FC-hoveder, det optiske kabel er et udendørs multimode 62.5/125 optisk kabel, og længden af ​​det optiske kabel er 1m.
