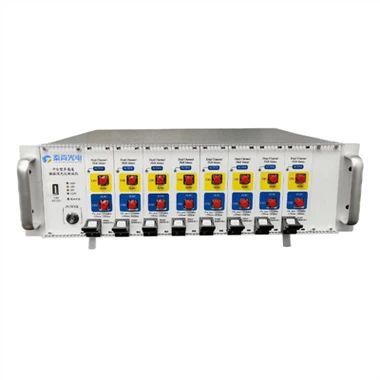

PERM-600-110nm Extinction Ratio Tester

Beskrivelse

Produktbeskrivelse

TK-PERM-seriens enkelt-/dobbeltkanalsekstinktionsforholdstester kan uafhængigt udføre test af polarisationsekstinktionsforhold, optisk effekttest, digital kalibrering, automatisk områdevalg, udstyret med USB (RS232)-interface og skrive værtscomputersoftware til automatisk at udføre datatest, optage, analyse, kan nemt danne et automatisk testsystem. Udbredt i test af optisk kommunikationsudstyr, optisk fiber, optiske passive enheder og optiske aktive enheder, det har et bredt effektområde, høj testnøjagtighed, høj omkostningsydelse og god pålidelighed.

Funktioner

● Lang levetid, lav støj, lav elektromagnetisk interferens
● Lille målefejl
● Optisk effekt, ekstinktionsforhold, optisk aksevinkel og polarisationsgrad vises på samme skærm
● Udskifteligt interface FC/SC/LC
● Understøtter input af ledig plads

Ansøgninger

● Måling af ekstinktionsforholdet for polarisationsvedligeholdende fiber
● Justering af polarisationsvedligeholdelse af fiber og laserkilde
● Justering af optikkens polarisationsakser
● Y-gren fiberoptisk gyrotest
● Test PM-koblere og polariserende stråledelere
● Polarisering-vedligeholdelse af fibersplejsningsovervågning

Præstationsparameter

Parameter	Enhed	Præstationsindeks
Antal kanaler	enkelt/dobbelt kanal
Måling af ekstinktionsforhold	dB	＞40
Måling af bølgelængdeområde	nm	600~1100
Målefejl	dB	Mindre end eller lig med ±0,2 (PER:0~30dB, ben større end eller lig med 10uW)
	dB	Mindre end eller lig med ±0,3 (PER:31~35dB, pin større end eller lig med 10uW)
	dB	Mindre end eller lig med ±0,5 (PER:36~40dB, pin større end eller lig med 100uW)
Indgangseffektområde	uW	0.01~2000
Effektiv opløsning	dB	0.03
Dataopdateringshastighed	gange/kanal/sekund	1~2
Fiberoptisk stik		FC/PC
Strømforsyning		AC 220V
Driftstemperatur	grad	10-40
